Модульное заземление

Монтаж заземления

Модульное заземление ZANDZ (пр. Россия ) предназначено для монтажа заземляющих устройств (заземлителей) на жилых объектах (дом, дача), на телекоммуникационных и энергетических объектах операторов мобильной и стационарной связи, на промышленных предприятиях.



Такой заземлитель представляет собой сборную конструкцию, состоящую из соединенных вместе стальных штырей длиной 1,5 метра, покрытых слоем меди.

Достоинства модульного заземления

Преимущество модульно-штыревой конструкции:

  • легкость монтажа электрода на глубину до 30 метров, без применения специализированной техники и инструментов. Все операции осуществляет 1 человек. Большая глубина позволяет получать очень эффективное заземление.
  • минимальная площадь, занимаемая заземлителем позволяет монтировать такое заземление в подвалах зданий, либо в близости от стен дома в виде всего одной точки. Компактность сводит к минимуму необходимые земляные работы.
  • все детали сопрягаются без сварки *

Превосходство промышленного изготовления элементов это:

  • великолепная стойкость всех деталей к коррозии, что выражается в сроке службы заземлителя до 100 лет.
  • полная устойчивость медного покрытия штырей к механическим повреждениям (например, изгибу и отслоению) при монтаже, что позволяет вести монтаж в грунтах с присутствием гравия или мелкого строительного мусора (за счет использования технологии электролитического осаждения меди на сталь).

* Соединение элементов заземляющих устройств НЕ из черных металлов разрешено техциркуляром 11/2006 ассоциации "РосЭлектроМонтаж"

Комплекты заземления

Для строительства заземляющих устройств с необходимыми характеристиками (например, для достижения необходимого сопротивления заземления) применяются различные готовые комплекты модульного заземления ZANDZ (пр. Россия ), которые содержат всё, необходимое для монтажа заземляющего электрода.

Все компоненты легко сопрягаемые друг с другом.

Выпускается пять разновидностей готовых комплектов, отличающихся общей длиной штырей, основным предназначением и комплектацией:

  • ZZ-000-015 -  универсальный заземлитель для монтажа в виде сборного электрода: одного глубиной 15 м или трех глубиной по 5 м (4,5 + 4,5 + 6 м). Используется в качестве заземлителя с низким сопротивлением растеканию и заземлителя для молниезащиты объекта.
  • ZZ-000-030 -  универсальный заземлитель для монтажа в виде сборного электрода: одного глубиной 30 м или трех глубиной по 10 м (10,5 + 10,5 + 9 м). Используется в качестве заземлителя с очень низким сопротивлением растеканию и заземлителя для молниезащиты объекта.
  • ZZ-000-045 -  многоэлектродный заземлитель в виде 15 сборных электродов глубиной по 3 м. Используется в качестве распределенного заземлителя с низким напряжением прикосновения.
  • ZZ-000-424 - заземлитель для монтажа на контейнерных объектах связи или энергообеспечения (4 сборных электрода по 6 м).
  • ZZ-000-636 - заземлитель для монтажа на контейнерных объектах связи или энергообеспечения (6 сборных электрода по 6 м).

  ZZ-000-015  ZZ-000-030
Штырь заземления омедненный резьбовой (D14; 1,5 м), шт 10 20
Муфта соединительная резьбовая, шт 10 20
Наконечник стартовый, шт 3 3
Головка направляющая для насадки на отбойный молоток, шт 2 3
Зажим для подключения проводника, шт 3 3
Смазка токопроводящая, шт 1 1
Лента гидроизоляционная, шт 1 1
Насадка на отбойный молоток (SDS max), шт 1 1





   ZZ-000-045   ZZ-000-424   ZZ-000-636
Штырь заземления омедненный резьбовой (D14; 1,5 м), шт 30 16 24
Муфта соединительная резьбовая, шт 16 16 24
Наконечник стартовый, шт 15 4 6
Головка направляющая для насадки на отбойный молоток, шт 5 3 3
Зажим для подключения проводника, шт 15 4 6
Смазка токопроводящая, шт 1 1 1
Лента гидроизоляционная, шт 5 2 2
Насадка на отбойный молоток (SDS max), шт 1 1 1

Индивидуальная комплектация

Готовые комплекты модульного заземления ZANDZ - это универсальное решение для типовых случаев. При необходимости в состав комплекта можно включить любое требуемое количество комплектующих (индивидуальные комплекты поставляются под заказ).

Электролитическое заземление

 Электролитическое заземление ZANDZ (пр. Россия ) предназначено для использования в вечномерзлых, каменистых или песчаных грунтах, имеющих высокое удельное сопротивление (от 300-500 Ом*м), без применения специальной техники и насыпного грунта. Также на объектах, где по каким-то причинам невозможен монтаж заземляющих электродов на глубину более 1 метр, т.к. использование простых металлических электродов неэффективно из-за необходимости применять большое кол-во таких заземлителей (до 100).


Монтаж и расчёт такого заземления очень просты. Но за этой простотой кроются высокотехнологичные и современные решения, нацеленные только на бескомпромиссное качество результата.

Достоинства электролитического заземления

  • электрод электролитического заземления обеспечивает сопротивление заземления до 12 раз меньше, чем обычный стальной электрод таких же размеров
  • специальная смесь минеральных солей с патентованной добавкой: электролитическая соль не вызывает ускорения коррозии электрода, не превращается в электролит сразу всем объемом при повышенной влажности грунта (актуально в весенний период), делает процесс выщелачивания равномерным и постоянным. Это способствует не просто сохранению концентрации электролита в грунте, а ее увеличению со временем, что способствует дополнительному уменьшению сопротивления заземления
  • срок службы такого электрода составляет не менее 50 лет
  • малая глубина монтажа электролитического заземления (0,7 м) делает такой заземлитель очень универсальным к применению, без забот о влиянии на него вечномерзлого грунта (в частности, эффекта "выталкивания")

Принцип действия

Главный элемент электролитического заземления - полый электрод (труба) Г -образной формы с перфорацией в горизонтальной части, устанавливаемый в зоне протайки вечномерзлого грунта (на глубину 0,7 метра) и заполненный специальной смесью минеральных солей. Эта смесь впитывает воду из окружающей среды, превращаясь в электролит (выщелачиваясь), после чего проникает в грунт, повышая его электропроводность (понижая его удельное сопротивление) и уменьшая его промерзание (понижая температуру замерзания). Обмен жидкостями осуществляется через перфорированную поверхность электрода.

Особенность применения (образование талика)

Зона талика электролитического электрода

Из-за уменьшения температуры замерзания грунта, около электрода образуется зона талика, могущая представлять опасность для фундамента рядом стоящего здания или дорожного покрытия. Зона талика на поверхности грунта представляет собой овал размером около 3 х 6 метров.
В ходе проектных работ необходимо учитывать эту особенность и отдалять электроды от объектов, могущих быть повреждёнными.



Монтаж модульного заземления

Штыревая конструкция модульного заземления обеспечивает максимальное удобство и технологичность монтажа:

  • любая конфигурация контура заземления
  • все детали сопрягаются без сварки

Вертикальные заземляющие электроды необходимой глубины монтируются
из 1,5-метровых штырей, заглубляемых в землю друг за другом с помощью обычного электрического отбойного молотка (с энергией удара 20-25 Дж). Соединение штырей между собой производится простыми резьбовыми муфтами (без сварки). Для подключения заземляющего проводника используется болтовой зажим.

Конфигурация заземлителя (одно- или многоэлектродная) выбирается в зависимости от доступной площади, типа грунта и типа объекта (жилой либо промышленный).

Глубинный монтаж в виде одного электрода на глубину в 15 - 30 метров является наиболее технологичным и позволяет получать очень эффективное заземление:

  • качество (сопротивление заземления) не зависит от погоды и времени года
  • возможность монтажа внутри периметра зданий (в подвалах)
  • минимальная площадь контура заземления
  • минимум земляных работ

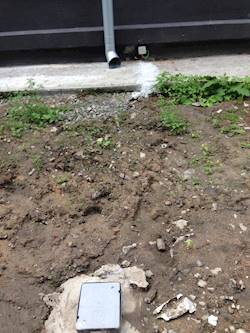

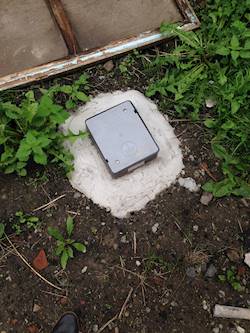

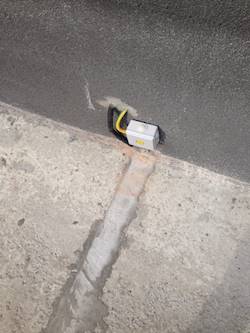

Пример монтажа модульного заземления

Порядок проведения монтажа модульного заземления

  1. Подготовка первого штыря.
    Внутреннюю часть стартового наконечника обработать токопроводящей смазкой и затем надеть его на штырь.
    Внутреннюю часть соединительной муфты обработать токопроводящей смазкой и привинтить ее до упора на другую сторону штыря.
    Направляющую головку для отбойного молотка ввинтить до упора в соединительную муфту привернутую на штырь заземлителя.
    Обратите внимание, что ввинчивать направляющую головку необходимо до полного контакта с штырем. Это необходимо для того, чтобы при монтаже энергия удара отбойного молотка передавалась через головку напрямую штырю, а не через муфту. В противном случае возможно разрушение муфты.

  2. Погрузить штырь в землю с помощью отбойного молотка (энергия удара 20-25 Дж) до уровня удобного для последующих операций.
  3. Открутить направляющую головку (без соединительной муфты - она должна остаться на штыре).
  4. Еще раз обработать токопроводящей пастой оставшуюся привинченной к штырю соединительную муфту.
  5. Ввинтить в нее (муфта из п.4) следующий штырь до упора.
  6. Взять новую муфту и обработать ее внутреннюю часть токопроводящей смазкой.
  7. Направляющую головку для отбойного молотка ввинтить до упора в эту соединительную муфту (из п.6).
  8. Привинтить муфту со смонтированной головкой на штырь, соединенный с уже смонтированным штырем (из п. 5).
  9. Последовательно повторять операции с 2 по 9 до получения заземляющего электрода необходимой глубины.
    Обратите внимание на то, что при монтаже последнего штыря необходимо оставить на поверхности участок этого штыря, необходимый для соединения с заземляющим проводником.
  10. Сверху на смонтированный электрод устанавливается зажим для подключения заземляющего проводника.
  11. К зажиму подключается заземляющий проводник (круглый провод или полоса).
  12. Место соединения (зажим) плотно заматывается гидроизоляционной лентой.

Особенности монтажа модульного заземления

Стыковка штырей заземлителя

При монтаже штырь распологается более тупым концом вниз (в грунт), а более острым концом вверх. Это необходимо для более точного соединения штырей внутри муфты.

Обработка токопроводящей смазкой
Нанесение смазки производится только на резьбу внутри соединительной муфты (смазка улучшает электрические и коррозионные свойства соединения).

Скручивание штырей между собой (через муфту)
Закручивание штырей производиться руками – без применения специальных инструментов. Для затягивания достаточно ручной силы- как показала практика, дополнительное затягивание инструментом не дает эффекта.

Во время монтажа в твердый/плотный грунт происходит «разбалтывание» резьбового соединения - по мере необходимости нужно подкручивать соединение. Это необходимо для эффективной передачи энергии удара отбойного молотка заглубляемому электроду.

Угол наклона инструмента и штырей относительно оси заглубления

При заглублении штырей во избежание ломки/сминания соединительных муфт не рекомендуется проводить работы с отклонением отбойного молотка и штыря относительно уже смонтированного штыря.

Необходимо соблюдать нулевой (0) угол между направлением энергии удара отбойного молотка и осью заглубляемого штыря. Также необходимо соблюдать нулевой (0) угол между осями штырей.







Монтаж электролитического заземления

Конструкция и технологии электролитического заземления обеспечивают максимальное удобство и простоту монтажа в вечномерзлых, каменистых и песчаных грунтах.

Процесс установки такого заземлителя:

  • не требует большого количества земляных работ (по сравнению с традиционными способами)
  • нет необходимости делать глубокие каналы для закладки заземляющего электрода (глубина всего 0.7 метра)
  • не нужна строительная техника. Весь монтаж выполняется двумя монтажниками за 3 часа.

|___ -образный электрод с перфорацией по всей длине, заполненный специальной смесью солей, просто укладывается в ранее вырытый канал глубиной 0,7 метра и длиной 2,5 метра. После монтажа - электролитический электрод заземления не требует обслуживания в течении всего срока службы, обеспечивая требуемое сопротивление заземления в течении 50 лет.

Пример монтажа электролитического заземления

Порядок проведения монтажа электролитического заземления

  1. Вырыть канал глубиной 0,7 метра, шириной 20 см и длиной 2,5 метра.

  2. Засыпать околоэлектродный заполнитель на дно канала слоем около 1 cм (один мешок)..
    Монтаж электролитического заземления 1 Монтаж электролитического заземления 2
  3. Очистить электрод от предохраняющей / транспортировочной пленки по всей длине. Уложить электрод в канал, так чтобы меньшая изогнутая часть трубы была направлена вверх.

  4. Засыпать горизонтальную часть трубы электрода оставшимся околоэлектродным заполнителем (два мешка).
    Монтаж электролитического заземления 3Монтаж электролитического заземления 4
  5. На вертикальную часть трубы электрода установить колодец для обслуживания.

  6. Подсоединить к отводу электролитического электрода (0,5-метровому медному проводу) заземляющий проводник. Эта операция производится с помощью входящего в комплект электролитического заземления зажима.

  7. Изолировать зажим с помощью гидроизоляционной ленты, входящей в комплект.

  8. Засыпать канал грунтом. Люк колодца должен находится на уровне поверхности земли.
    Монтаж электролитического заземления
  9. В электрод залить 5-7 литров воды. Такая мера необходима для ускорения выщелачивания соли из электрода.

Глубина прокладки проводников

Поверхностный слой грунта подвергается сезонным и погодным воздействиям. Повышенная влажность, замерзание/оттаивание грунта в этом слое негативно сказываются как на заземлителе, так и на заземляющем/соединительном проводниках, находящихся в нем.
К тому же, вероятность механически повредить проводники в поверхностном слое в ходе проведения хозяйственных работ создает неудобства и повышает вероятность создать опасную ситуацию связанную с аварийным состоянием заземления.

На большей части РФ и стран СНГ, глубина поверхностного слоя грунта, который подвергается выше описанным видам воздействия равна 0,5 - 0,7 метра.
Поэтому заземляющий и соединительные проводники в земле должны прокладываться на этой глубине (0,5 - 0,7 метра) в заранее подготовленном канале.

На эту же глубину заглубляются электроды заземления.



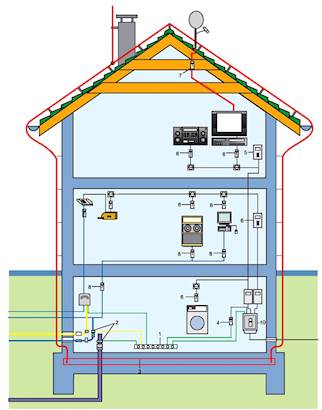

Последовательность работ при монтаже заземления на объекте

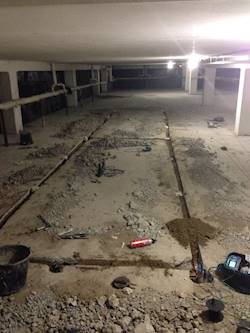

  1. Вырыть канал глубиной 0,5 - 0,7 метра в месте укладки соединительного проводника
  2. Провести монтаж заземляющих электродов в подготовленном канале. В качестве инструкции по монтажу заземляющих электродов необходимо использовать список операций «Порядок проведения монтажа....»
  3. Уложить в канал соединительный проводник
  4. Соединить заземляющие электроды с проводником, используя зажимы, идущие в комплектах ZANDZ
  5. Соединить полученный заземлитель с электрощитом
  6. Засыпать канал грунтом

Соединение заземляющих электродов

Соединение заземляющих электродов друг с другом и заземлителя с объектом производится стальным или медным проводником (проводом или полосой).

Минимальная площадь сечения заземляющего проводника зависит от задач, выполняемых заземлителем.



Часто выбирается - 50 мм² для меди и 150 мм² для стали. Распространено использование обычной стальной полосы 5*30 мм.

Прокладка проводника производится на глубине 0,5 - 0,7 метра в заранее подготовленный канал (в который также производится монтаж электродов).

Для соединения заземляющего электрода с проводником используется специальный зажим, входящий в готовые комплекты ZANDZ.
