Фундаментное заземление

Использование фундаментного заземлителя является экономичным решением, позволяющим получить хороший заземлитель с большим сроком службы.

Использование фундамента здания в качестве заземлителя является предпочтительным вариантом заземления при условии обеспечения непрерывной электрической связи по его арматуре.

Заземляющие электроды должны располагаться на глубине не менее 0,5 м за пределами защищаемого объекта и быть как можно более равномерно распределенными.

Данный тип заземления имеет ряд преимуществ, а именно:

• не требует земляных работ;
• глубина установки заземлителя исключает возможность воздействии на него отрицательных влияний сезонных погодных условий;
• обеспечивается хороший контакт с грунтом;
• охватывается фактически вся поверхность фундамента здания, что приводит к минимизации импеданса заземлителя;
• обеспечивается оптимальное расположение заземления для системы молниезащиты;
• с начала монтажа здания заземлитель можно использовать В качестве заземления для электрической установки стройплощадки.

Помимо эффекта заземления, находящиеся в бетоне заземляющие проводники обеспечивают хорошую базу для основной системы уравнивания потенциалов.

Учитывая, что фундаментный заземлитель состоит из металлических элементов, залитых бетоном в фундаменте строительного объекта, для обеспечения непрерывности передачи тока в такой конструкции следует обращать особое внимание на качество соединения металлических элементов.

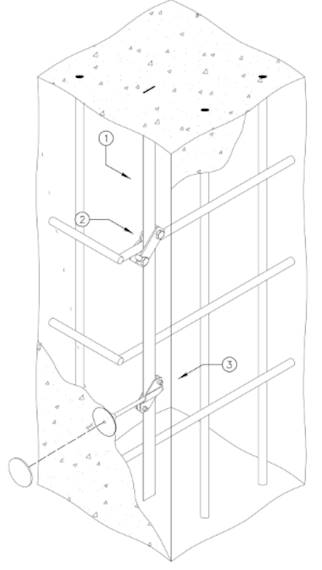

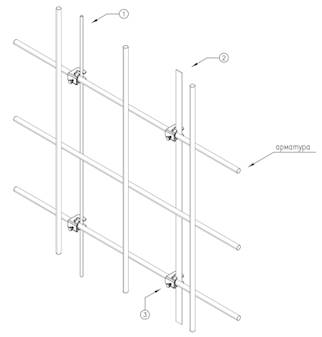

Для обеспечения гарантированного электрического соединения арматуры рекомендуется комплектовать фундамент дополнительной внутренней ячеистой сетью выполненной из стержней или полосового металла и связанной со сталью арматуры с помощью винтовых зажимов. Шаг крепления должен составлять не более 2-х метров.

Металлическую арматуру фундамента можно использовать в качестве заземлителя, при условии, что соединения удовлетворяют требованиям надежной механической и непрерывной электрической связи.

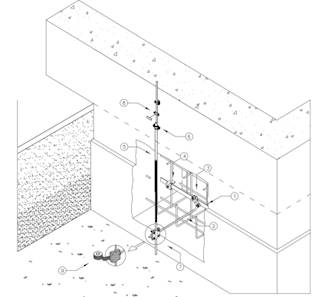

Для функционирования в качестве заземлителя системы молниезащиты из фундамента должны быть предусмотрены внешние выводы для подключения токоотводов.

При невозможности использования фундаментного заземления необходимо предусматривать искусственные заземлители (глубинные либо кольцевые).

Общие требования

У бетона, применяемого для сооружения фундаментов зданий, есть определенная проводимость и, как правило, хороший контакт с окружающим грунтом. Поэтому электроды из черного металла полностью встроенные в бетон можно применять как заземлители, при условии, что бетон не изолируют от грунта с помощью специальной теплоизоляции или другими способами. Из-за химических и физических эффектов черный металл, сталь горячего цинкования и другие металлы, встроенные в бетон на глубину больше 5 см, надежно защищены от коррозии практически на все время существования здания. Также, где это возможно, следует применять проводящие конструкции зданий.

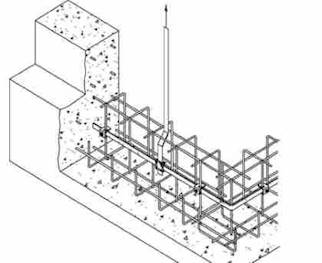

Пример применения замоноличенных в бетон фундаментных заземляющих электродов

Если фундамент здания должен быть полностью защищен от потери тепловой энергии с помощью изоляции из непроводящих материалов, или если фундамент должен иметь гидроизоляцию (например, применяют пластмассовые листы толщиной больше 0,5 мм), использование бетонного фундамента в качестве заземлителя неэффективно.

В этих случаях металлическую арматуру можно применять для защитного уравнивания потенциалов, а в целях заземления следует применять другой заземлитель, например, замоноличенные в бетон фундаментные заземляющие электроды, расположенные ниже изолированного фундамента, или размещение заземления вокруг здания или заглубленные в грунт фундаментные заземляющие электроды.

Конструкция замоноличенных в бетон фундаментных заземляющих электродов

1. Для конкретных фундаментов без металлической арматуры, конструкция замоноличенных в бетон фундаментных заземляющих электродов должна соответствовать типу и размерами фундамента. Предпочтение следует отдавать замкнутым кольцевым конструкциям, состоящим из одного или нескольких колец или прямоугольным конструкциям с линейными размерами до 20 м.
2. Чтобы избежать снижения (менее 5 см) расстояния до грунта, замоноличенных в бетон проволочных электродов, следует применять специальные средства. Если в качестве электродов используют полосу, то она должна быть зафиксирована относительно края, таким образом, чтобы избежать образования полостей без бетона под полосой. Если присутствует арматура, проволочные электроды должны быть скреплены с ней с промежутками не более 2 м. Применение клиновых соединителей следует избегать.
3. У замоноличенных в бетон проволочных электродов должен быть выполнен, по крайней мере, один вывод (терминал) для каждого бетонного элемента здания, для соединения с электрической системой здания, с соответствующей точкой контакта (например, с главной заземляющей шиной) или должно быть окончание в специальном закладном элементе, заложенном в поверхность бетона для соединения. В точке соединения вывод должен быть доступен для обслуживания и измерений.

Для системы молниезащиты и для зданий со специальными требованиями относительно оборудования информационных технологий, требуется более одной точки подключения к заземлителю, например, для токоотвода системы молниезащиты.

Для соединений в фундаменте проложенных в грунте вне бетонного фундамента должна быть учтена возможность коррозии стальных проводников. Для таких соединений, рекомендуется, чтобы они входили в бетон в пределах здания или снаружи, на соответствующей высоте над уровнем земли.

4. Соединения должны быть надежными и с соответствующими электрическими характеристиками
5. Металлическую арматуру фундамента можно использовать в качестве электрода, при условии, что соединения удовлетворяют техническим требованиям. Паяные соединения допускаются только с разрешения главного инженера (архитектора) проекта на основании анализа конструкции здания. Соединения, с применением проволочной стальной брони не используют в качестве защиты, но могут подходить для обеспечения электромагнитной совместимости информационных технологий. Напряженную арматуру не следует использовать в качестве заземлителя.

Если сваренные сетки, сделанные из проводов меньшего диаметра, применяют для армирования, то их можно использовать в качестве электродов, если они надежно соединяются больше чем в одной точке с выводом или другими частями заземлителя, чтобы обеспечить, по крайней мере, ту же самую площадь поперечного сечения. Минимальный диаметр отдельных проводников таких сеток должен быть не менее 5 мм с четырьмя соединениями между выводом и сеткой в различных точках каждой сетки.

6. Соединение электродов не должно выполняться транзитом между различными частями протяженных фундаментов. В этом случае, для обеспечения необходимых электрических соединений, соединители должны быть установлены вне бетонного основания.
7. Замоноличенные в бетон фундаментные заземляющие электроды отдельных опор (например, при строительстве больших помещений), должны быть соединены с замоноличенными в бетон фундаментными заземляющими электродами других опор, с применением соответствующих заземляющих проводников.

Возможные проблемы коррозии для других заземленных установок, расположенных снаружи замоноличенных в бетон фундаментных заземляющих электродов

Следует учитывать, что обычная сталь (без покрытия или горячего цинкования) замоноличенная в бетон обладает электрохимическим потенциалом, равным меди, заглубленной в грунт. Следовательно, есть опасность электрохимической коррозии с другим заземлителем, выполненном из стали и заглубленным в грунт вблизи фундамента, и соединенным с замоноличенным в бетон фундаментным заземляющим электродом. Этот эффект можно также наблюдать для армированных фундаментов больших зданий.

Никакой стальной электрод не следует устанавливать в грунте вблизи бетонного фундамента кроме электродов, изготовленных из нержавеющей стали или изготовленных другим способом с хорошей защитой от влаги.

Горячее цинкование, окраска или другие подобные покрытия не достаточны для этих целей. Дополнительные заземлители вокруг и около таких зданий не следует изготавливать из стали горячего цинкования для обеспечения достаточного срока службы этой части заземлителя.

Окончание работ по установке замоноличенных в бетон фундаментных заземляющих электродов

После подготовки электродов и/или соединенной арматуры, перед заливкой бетона следует подготовить соответствующие документы. Документы должны содержать описание, планы и фотографии и быть включены в состав основного комплекта документов электрической установки.

Бетон, применяемый для фундамента, должен содержать не менее 240 кг цемента на 1м³ бетона. У бетона должна быть соответствующая полужидкая консистенция, чтобы заполнить все полости, расположенные ниже электродов.
